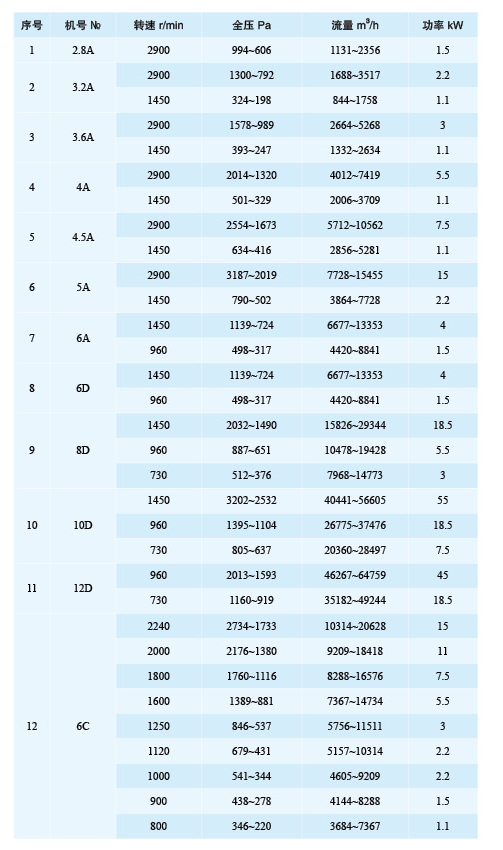

4-72型離心通風機№ 2.8A-6A主要由葉輪、機殼、進風口、電機等部分組成，№6C和№8-20除具有上述結構外，還有傳動部分。
葉輪 — 由10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成，用鋼板（B4-72
用鑄鋁合金)制造，經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。
機殼—做成兩種不同型式，其中：№ 2.8—12機殼做成整體，不能拆開?！?6-20機殼制成三開式，除按水平分為兩半外，上半部沿中心線垂直分為兩半，用螺栓連接，以便安裝、維修時放入或取出葉輪。
進風口—制成整體結構，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小，
傳動—由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
型式：從電機一端正視，凡葉輪按順時針方向旋轉者均稱“右旋風機，以“右”表示，反之則均稱之為“左旋風機”，以“左”表示。
風機的出風口位置以機殼的出風口角度表示，4-72型風機№2.8-6在出廠時均做成一種型式，使用單位很據要求再安裝成所需要的位置，訂貨時無須注明。其中:№2.8出風口位置調整范圍是0°-225°，間隔是45°；№16、20出風口制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
風機的傳動方式有A、B、C、D 四種：4-72型風機中，№2.8-5采用A式傳動, №6既既有A式傳動又有C式傳動，№ 8-12采用C、D式兩種傳動方式，№16-20采用B式傳動.
