9-19高壓離心風機

日期：2018-06-19

在設計條件下，風壓為30kPa~200KPa或壓縮比e=1.3~3的風機就屬于高壓風機范疇，目前行業內一般是把氣環式真空泵劃歸為高壓風機。高壓風機，也叫高壓鼓風機，區別于一般離...

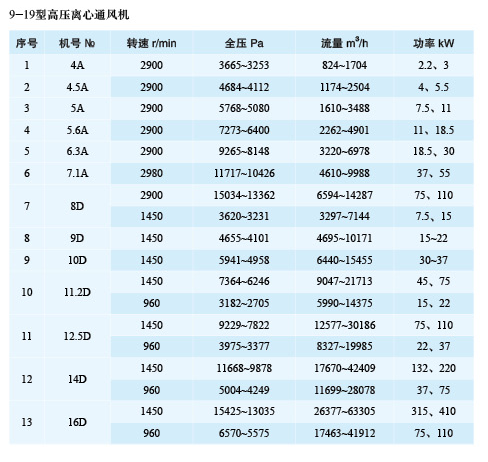

產品參數
產品詳情

結構：№4—6.3主要由葉輪、機殼、進風口、支架等組成；№7.1—16主要由葉輪、機
殼、進風口、傳動組等組成。
葉輪—9-19型風機葉片為12片,9-26型風機葉片為16片，均屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140 m/s。葉輪成型后經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。
機 殼—用普通鋼板焊接成蝸殼形整體.
進風口—做成收斂式流線型整體結構，用螺栓固定于前蓋板上。

傳動組一由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。

型式：本風機為單吸入式，通常有№4、 4.5、5、5.6、 6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。
本風機通常制成右旋和左旋兩種型式，從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，逆時針旋轉者稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示?！白蟆?、“右”均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式分為A式( №4—6.3)、D式和C式(№7.1—16)三種。
