風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1.葉輪:材料為16Mn,長短相間前向彎曲葉片,焊于弧錐形前盤與平板后盤中間,葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗,因此運行平穩可靠。
機殼:用鋼板焊接成蝸形整體。在蝸板上開有清灰門,便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
3.進風口:制成收斂式流線形整體結構,用螺栓固定于風機一側。
4.傳動組:由主軸、水冷軸承箱、聯軸器組成。主軸由優質鋼制成,采用滾動軸承,軸承箱有整體式和剖分式兩種形式?!?-6.3采用整體式軸承箱;№7.1-16采用剖分式軸承箱,兩種軸承箱上均需通水冷卻,耗水量因工作溫度和環境溫度不同而異,一般按0.5m?/h-1m?/h考慮。軸承箱上裝有溫度計和油位指示,軸承箱采用30號機械油,加油量按油標標志要求實施。
5.調節門:用來調節風機流量大小。調節門為花瓣調心式,軸向安裝于進風口之前,采用外部傳動的結構,轉動靈活方便,調節范圍由90°(全閉)到0°(全開)。調節門的板把位置從進風口方向看在右側,對右旋轉風機,把從下往上推是從全閉到全開方向;對左旋轉風機,板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作,必須搞好潤滑,建議采用高溫(260°C)膨潤土脂,使風機在高溫運轉時不至失效。

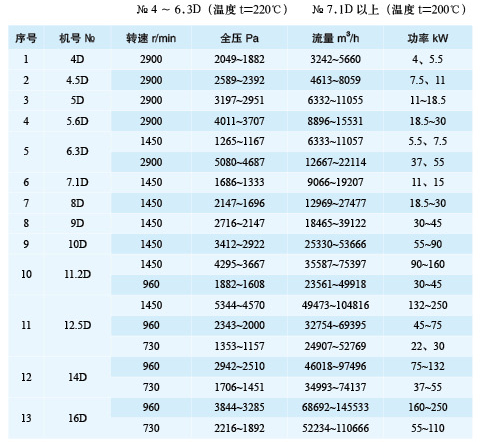

1.本風機制成單吸入。機號有№4、№4.5、№5、№6.3、№7.1、№8、№9、№10、№11.2、№14、№16 十三個機號。
2.本風機又可制成順時針旋轉和逆時針旋轉兩種形式,從傳動部正式風機,如葉輪順時針旋轉稱為右旋風機,以右表示,反之稱左旋轉風機,以左表示。
3.風機的出口位置以機殼的出口角度表示,右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它機號或其它角度,
